Tardix 8 - 24 mm Katlanır Cam Balkon Serisi

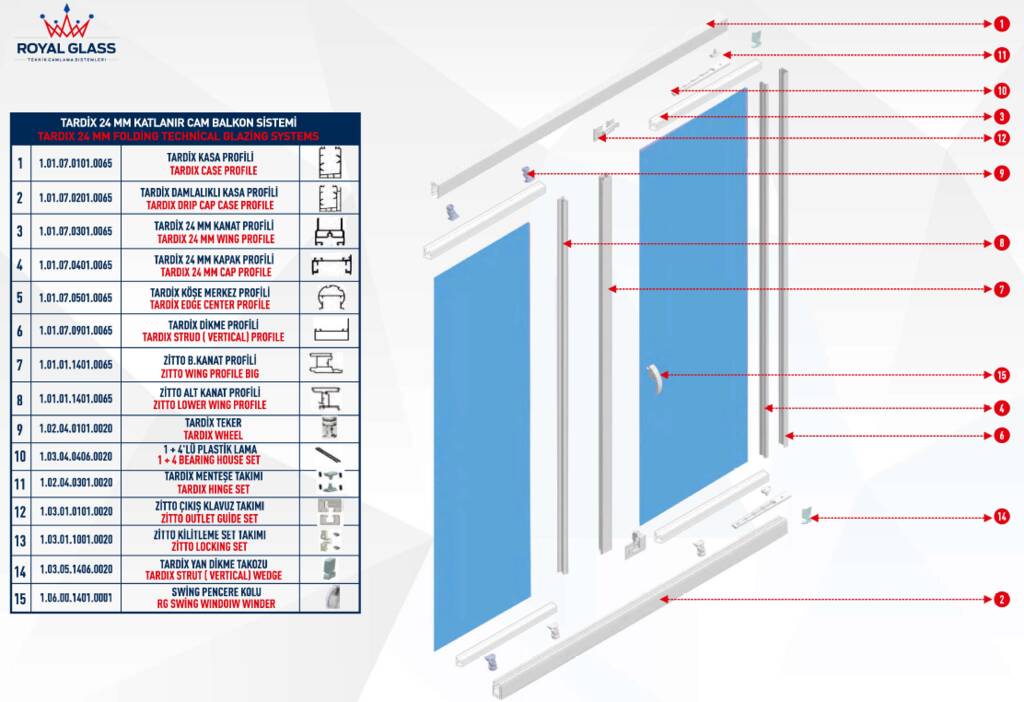

Taşıyıcı ve Hareketli Profil Detayları
1. Taşıyıcı olan alt kasa profili taban yüzey genişliği 48 mm, diğer taşıyıcı profil olan üst kasa profili 40 mm. dir. Bu profillerin içerisinde birbirinden ayrı çaşılan ikişer kanal taşıma görevi yapar.
2. Alt taşıyıcı profil dikine yüksekliği boyunca odacıklı damlalık profili kullanılmaktadır.
3. Alt ve üst kasa tabanında bulunan üç odacıklı profil yapısı sayesinde dışarısı görünmez ve içeriye doğrudan hava girişi engellenir.
4. Kasa profilinde boylu boyunca kıl fırça kanalı sayesinde kesintisiz kıl fitil uygulanabilmektedir.
5. Hareketli profil olan kanat profilinde eksenel kaçıkları engellemek için merkezleme kanalı vardır. Ayrıca cam alüminyum birleşiminde yapıştırıcı fazlasını saklayacak taşma kanalı bulunmaktadır.
6. Alüminyum kapaklar kanat profilini tam olarak kapatmakta olup, kanatlarda plastik kapak kullanılmamaktadır.
7. Tüm ara birleşim detayları (yan dikme ve ara birleşim kesitleri) aynı tasarım şeklindedir.
8. Opsiyonel olarak ilk açılan kanat kollu ve kanat yüksekliği boyunca kilitleme sağlayan ispanyolet lamalı uygulanabilmektedir.
9. Tardix serisinde 1. Kalite T6 ısıl işlemli 6060 ve 6063 alaşımından üretilen ve ısıl işlem uygulanmış alüminyum profiller kullanılmaktadır.
1 O. Cam aralarında kullanılacak alüminyum kapaklara kıl fitil ve ihtiyaç duyulması halinde pcv conta uygulanabilmektedir.
Taşıyıcı Hareketli Aksesuarlar
1. Taşıyıcı teker 32 mm çapında çift taşıyıcı rulmanlı ve enjeksiyonu özel formüllü poliamid enjeksiyondur.
2. Açılan kanatların rüzgar etkisi ile kapanmasını engelleyen dolu altıgen kesitli alüminyum klavuz ve çift kafalı kanat tutucu kullanılabilmektedir.
3. Üst çıkış kılavuzu son kanat ile birlikte kendiliğinden kapanmaktadır.
4. Kilitleme mekanizması teker yatağı kanalına takılarak, çıkış kılavuzu kanalını kapatmaktadır.
Cam Detayları
Tardix serisinde ŞİŞECAM ürünü camlar temperlenerek kullanılmaktadır.
